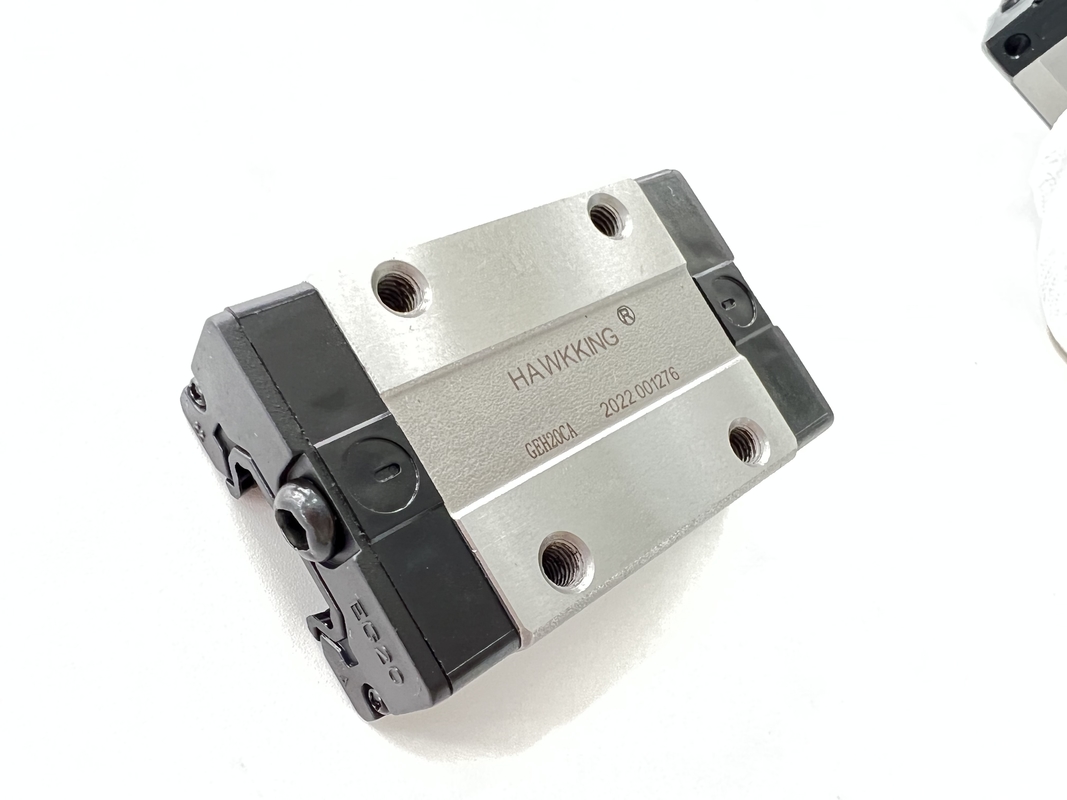

รางเชิงเส้นความแม่นยำสูงที่มีความแข็งแกร่งสูง

สถานที่กำเนิด	จีน
ชื่อแบรนด์	ZANE
ได้รับการรับรอง	CE，ISO
หมายเลขรุ่น	ซาเนะ-เกโฮ

รายละเอียดสินค้า

ชื่อผลิตภัณฑ์:

รางนำเชิงเส้น

สี:

คู่มือการเชิงเส้นเศษไม้และสีดำ

แอปพลิเคชั่นคู่มือเชิงเส้น:

เครื่อง CNC เครื่องไฟฟ้า เครื่องกลึง เครื่องมือแพทย์

คู่มือความยาว:

6000mm หรือสามารถกำหนดเองได้

พิมพ์:

แนวทางการเคลื่อนที่เชิงเส้น

แบบอย่าง:

GEH25SA GEH25CA

แอปพลิเคชัน:

เครื่อง CNC ระบบอัตโนมัติ

เน้น:

รางเชิงเส้นความแม่นยำสูงที่มีความแข็งแรงสูง GEH25SA รางเชิงเส้นที่มีความแม่นยำสูง GEH25CA รางเชิงเส้นขนาดเล็ก

GEH25SA high precision linear rails

GEH25CA miniature linear rail slide

รายละเอียดสินค้า

ตัวเลื่อนแบบแยกขายตรง Oem GEH25SA GEH25CA

ชื่อ	รางเชิงเส้น/รางรางเชิงเส้น
พิมพ์	อุปกรณ์อัตโนมัติ อุปกรณ์ส่งกำลังความเร็วสูง
การผสมผสาน	รางเชิงเส้นอย่างน้อย 100 มม. + บล็อกสไลด์ 1 ชิ้น
วัสดุ	โครเมียม/ลูกปืน/สแตนเลส
ขนาดไกด์	ความต้องการของ 4m หรือแบบกำหนดเอง
สี	ข้อกำหนดสีแดงหรือสีดำหรือศุลกากร
รูปร่าง	สี่เหลี่ยมผืนผ้า
ผล	1. ความเท่าเทียมและความแม่นยำสูง 2. ตัวเลื่อนและรางนำใช้แทนกันได้ ประหยัดค่าใช้จ่าย 3. ความแข็งแกร่งสูงในทุกทิศทาง 4. ลดแรงเสียดทาน
การบรรจุ	1.ถุงPE,กันกระแทกถุงฟอง,กล่องส่งออกมาตรฐาน,กล่องไม้ 2. ตามความต้องการพิเศษของลูกค้า

แบบอย่าง	ขนาดรวม (มม.)			ขนาดบล็อก (มม.)													ขนาดรางสไลด์ (มม.)							สลักเกลียวสำหรับรางสไลด์ ขนาด	โหลดคงที่แบบไดนามิกพื้นฐาน	โหลดคงที่พื้นฐาน	ช่วงเวลาคงที่ที่อนุญาต				น้ำหนัก
																											นาย kN-m	Mp kN-m		kN-m .ของฉัน	บล็อก กิโลกรัม		สไลด์ Kg/m
	ชม	สวัสดี	นู๋	W	บี	บี	ค	หลี่	หลี่	Ki	Ki	G	Mxl	ตู่	H2	h3	ด้วย	หรื	ดี	ชม.	d	พี	อี	(มม.)	C(กิโลนิวตัน)	ร่วม(kN)
GEH15SA	24	4.5	9.5	34	26	4	-	23.1	40.1	14.8	3.5	5.7	M4x6	6	5.5	6	15	12.5	6	4.5	3.5	60	20	M3xl6	5.35	9.40	0.08		0.04	0.04	0.09	1.25
GEH15CA							26	39.8	56.8	10.15 น															7.83	16.19 น	0.13		0.10	0.10	0.15 น
GEH20SA	28	6	11	42	32	5	-	29	50	18.75 น	4.15	12	M5x7	7.5	6	6	20	15.5	9.5	8.5	6	60	20	M5xl6	7.23 น	12.74 น	0.13		0.06	0.06	0.15 น	2.08
GEH20CA							32	48.1	69.1	12.3															10.31 น	21.13 น	0.22		0.16 น	0.16 น	0.24
GEH25SA	33	7	12.5	48	35	6.5	-	35.5	59.1	21.9	4.55 น	12	M6x9	8	8	8	23	18	11	9	7	60	20	M6x20	11.40 น	19.50 น	0.23		0.12	0.12	0.25	2.67
GEH25CA							35	59	82.6	16.15 น															16.27 น	32.40 น	0.38		0.32	0.32	0.41
GEH30SA	42	10	16	60	40	10	-	41.5	69.5	26.75	6	12	M3xl2	9	8	9	28	23	11	9	7	80	20	M6x25	16.42	28.10	0.40		0.21	0.21	0.45	4.35
GEH30CA							40	70.1	98.1	21.05 น															23.70	47.46	0.68		0.55	0.55	0.76
GEH35SA	48	11	18	70	50	10	-	45	75	28.5	7	12	M8xl2	10	8.5	8.5	34	27.5	14	12	9	80	20	M8x25	16.42	28.10	0.40		0.21	0.21	0.45	6.14
GEH35CA							50	78	108	20															33.35	64.84	0.98		0.69	0.69	1.13
