| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | ZANE |
| ได้รับการรับรอง | CE，ISO |

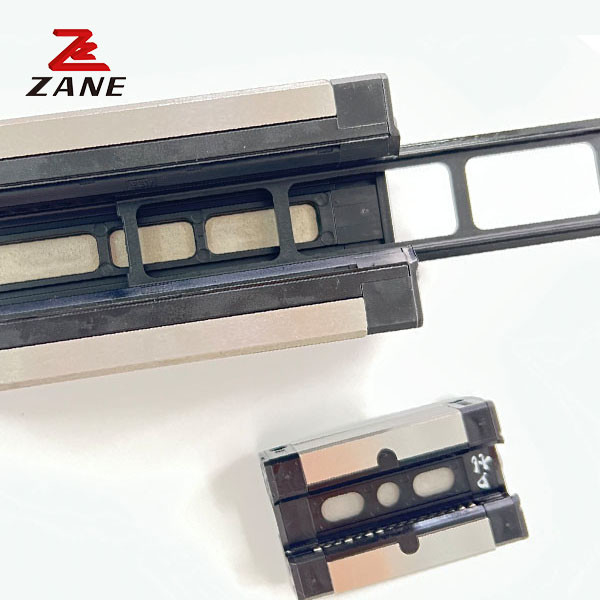

ความแม่นยํา มินิเส้นทางรถไฟฟ้า Guide Slide คาราบล็อกสําหรับเครื่องกระจาย
ความแม่นยําในการตั้งตําแหน่งสูง
เมื่อใช้แนวทางนําทางเป็นแนวทางนําทาง เนื่องจากวิธีการหดหัดของแนวทางนําทางคือการหดหัดการม้วน ไม่เพียงแค่สัมพันธ์หดหัดจะลดลงเป็น 1/50 ของแนวทางนําทางเลื่อนแต่ช่องว่างระหว่างการขัดแย้งแบบไดนามิก และการขัดแย้งแบบสแตตสิค ก็ยังเล็กดังนั้น เมื่อเตียงกําลังทํางาน จะไม่มีการสลิดและความแม่นยําการตั้งตําแหน่งของระดับเดียวกันสามารถได้รับ
ระยะห่างของหลุมแต่ละหลุมคือ 25 มิลลิเมตร จํานวนหลุมสําหรับความยาวของรางที่แตกต่างกัน
200 มิลลิเมตร (8 หลุม), 250 มิลลิเมตร (10 หลุม), 300 มิลลิเมตร (12 หลุม), 350 มิลลิเมตร (14 หลุม)
400 มิลลิเมตร (16 หลุม), 450 มิลลิเมตร (18 หลุม), 500 มิลลิเมตร (20 หลุม), 550 มิลลิเมตร (22 หลุม)
2-7-2 GMW-CA/GMW-HA
| รุ่น | ขนาดรวม (มม.) | ขนาดบล็อก ((มม) | ขนาดรถเลื่อน ((มม) | ภาระไดนามิกเบอร์ | ความจุสติก |
สัมมาตรสติกที่อนุญาต กิโลกรัม
(kgf • m) |
ขนาดของบอลท์ขัดรถไฟ (mm) |
||||||||||||||||
| H | เฮ้ | N | W | B | บล. | C | จะ | L | MxL | Wr | นาที | D | h | d | P | E | C ((kgf) | C ((kgf) | นาย | MP | ฉัน | ||
| GMW3CA | 4.5 | 1 | 3 | 12 | - | - | 4.5 | 9.8 | 15 | M2xl6 | 6 | 2.8 | 4 | 1.5 | 2.4 | 15 | 10 | 29 | 54 | 0.16 | 0.09 | 0. 09 | M2x4 |
| GMW3HA | 8 | 14.6 | 20 | 38 | 91 | 0. 26 | 0.19 | 0. 19 | |||||||||||||||
| GMW5CA | 6.5 | 1.5 | 3.5 | 17 | 13 | 2 | - | 13.6 | 20.5 | ม 2.5x15 | 10 | 4 | 4.8 | 1.6 | 2.9 | 20 | 10 | 48 | 92 | 0.47 | 0. 22 | 0. 22 | M2. 5x7 |
| GMW5HA | - | 17.6 | 24.5 | 63 | 134 | 0.7 | 0.42 | 0.42 | |||||||||||||||
| GMW7CA | 9 | 2 | 5.5 | 25 | 19 | 3 | 10 | 22 | 31.5 | M3x3 | 14 | 5.5 | 6 | 3.2 | 3.5 | 30 | 15 | 140 | 210 | 1.6 | 0. 73 | 0. 73 | M3x8 |
| GMW7HA | 19 | 32.5 | 42 | 180 | 320 | 2. 39 | L 58 | 1.58 | |||||||||||||||
| GMW9CA | 12 | 3 | 6 | 30 | 21 | 4.5 | 12 | 28.6 | 38.5 | M3x3 | 18 | 7 | 6.5 | 45 | 3.5 | 30 | 15 | 280 | 420 | 4.09 | 1.93 | 1.93 | M3x8 |
| GMW9HA | 23 | 3.5 | 24 | 40.4 | 50.5 | 350 | 600 | 5. 56 | 3.47 | 3.47 | |||||||||||||
| GMW12CA | 14 | 3 | 8 | 40 | 28 | 6 | 15 | 31 | 44 | M3x35 | 24 | 8 | 8 | 45 | 4.5 | 40 | 20 | 400 | 570 | 7.17 | 2.83 | 2.83 | M4xl0 |
| GMW12HA | 28 | 46.3 | 59 | 520 | 840 | 10. 47 | 5. 85 | 5. 85 | |||||||||||||||
| GMW15CA | 16 | 4 | 9 | 60 | 45 | 7.5 | 20 | 39.4 | 55 | M4x45 | 42 | 10 | 8 | 4.5 | 4.5 | 40 | 20 | 690 | 940 | 20.3 | 5. 78 | 5. 78 | M4xl2 |
| GMW15HA | 35 | 58.7 | 74.5 | 910 | 1410 | 30.48 | 12.5 | 12.5 | |||||||||||||||
ps:1 kgf= 9.81 N
