| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | ZANE |
| ได้รับการรับรอง | CE，ISO |
| หมายเลขรุ่น | GHH-CA/GHH-HA |

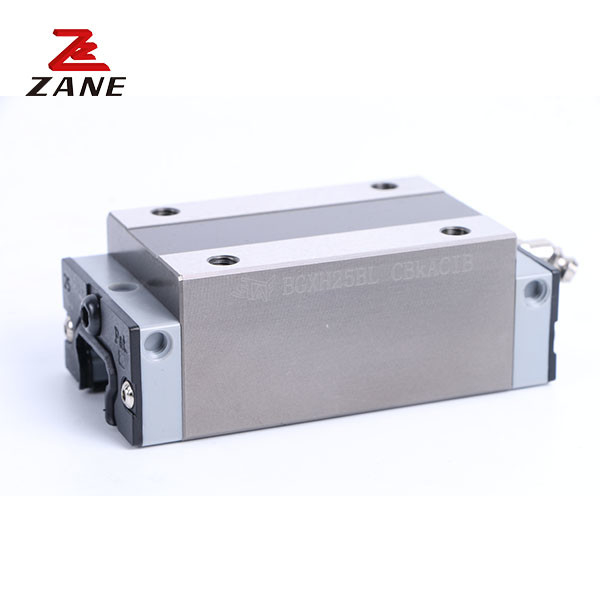

CNC Parts Linear Rail ความยาวตามความต้องการ HGH35 รางเส้นบล็อก
ผลิตภัณฑ์ที่ทําจากสแตนเลสมีความทนทานต่อการกัดกร่อนสูง ดังนั้นมันจึงเหมาะสําหรับการใช้งานที่ไม่ชอบน้ํามันป้องกันสนิม เช่นในสภาพแวดล้อมห้องสะอาด
Products of ultra seal specifications have excellent dust protection performance thanks to the combination of the dedicated track rail finished with total ground and slide unit with end seal and under seal of special shapes. รายละเอียดพิเศษที่มีประปาภายในเพิ่มเติมปรับปรุงฝุ่น
คุณสมบัติการป้องกันของส่วนกระแสลูกกลมจากสารต่างจากพื้นผิวบนของรถไฟ
| รุ่น | ขนาดรวม (มม.) | ขนาดบล็อก ((มม) | ขนาดรถเลื่อน ((มม) |
เครื่องปักบอลท์สําหรับรถเลื่อน ขนาด |
ภาระฐานแบบดินามิกคงที่ | ภาระฐานคงที่ | สัมมาตรสติกที่อนุญาต | น้ําหนัก | ||||||||||||||||||||||
|
นาย kN^n |
MP kNf |
KNF ของฉัน |
บล็อก กก |
สไลด์ กิโลกรัม |
||||||||||||||||||||||||||
| H | Hฉัน | N | W | B | Bฉัน | C | ลี | L | Kฉัน | G | Mxl | T | h2 | h3 | WR | HR | D | h | d | P | E | (mm) | C (((kN) | Co ((kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | L8. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
คําแนะนําสําหรับการสั่งการแบบแนวทางและแบบแนวทางบล็อก:
(1) บอกเราความกว้างของแนวทางนํา: ตัวอย่างเช่น 9mm
(2) มีรหัสขนาดของบล็อคนําเส้นตรงคืออะไร? เช่น MGN9C, HGH15CA และอื่น ๆ
(3) ความยาวของแนวทางนําที่คุณต้องการคืออะไร และจํานวนมากของก้อนนําในแนวทางนําหนึ่ง, pls? ตัวอย่างเช่น MNG91R80MM; 1 pcs ของก้อนบนแนวทางนํา 80mm
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA
ข้อดีของเราสําหรับแนวทางนํา HG ซีรีส์:
1. ระบบหน่วยสไลด์สมบูรณ์แบบที่มีความแม่นยําสูงและสามารถเคลื่อนไหวโดยไม่ต้องหลุด
2ใช้งานได้นาน
3ส่งไวและบริการดี
4.จํานวนมากและการขายยอดขายชุดน้อย
5. ISO9001:2008
6. การแข่งขันราคาดี คุณภาพดี ส่งเร็ว
7.การตอบสนองอย่างรวดเร็วอีเมลหรือแก้ปัญหาอย่างรวดเร็ว
8การร่วมมือและบริการอย่างซื่อสัตย์
ติดต่อเราได้ตลอดเวลา
