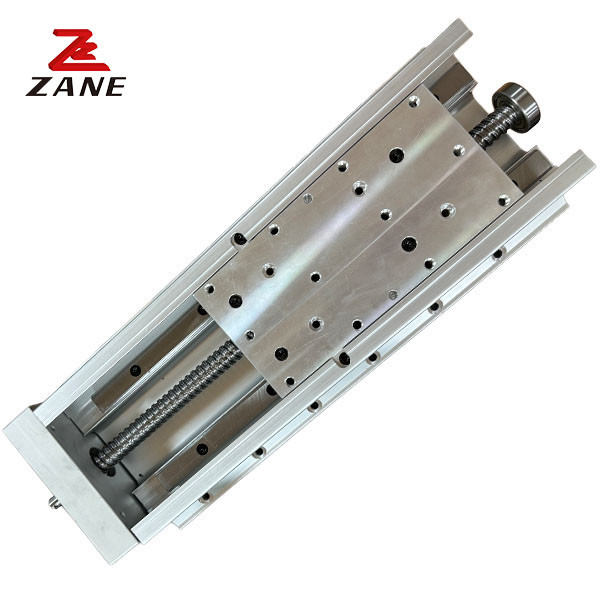

คู่มือการเชิงเส้น CNC ไฟฟ้ากึ่งปิดตารางเลื่อน 200 มม. จังหวะ ZHH110
  • คู่มือการเชิงเส้น CNC ไฟฟ้ากึ่งปิดตารางเลื่อน 200 มม. จังหวะ ZHH110
คู่มือการเชิงเส้น CNC ไฟฟ้ากึ่งปิดตารางเลื่อน 200 มม. จังหวะ ZHH110

คู่มือการเชิงเส้น CNC ไฟฟ้ากึ่งปิดตารางเลื่อน 200 มม. จังหวะ ZHH110

สถานที่กำเนิด จีน
ชื่อแบรนด์ ZANE
ได้รับการรับรอง CE，ISO
หมายเลขรุ่น ZHH110
รายละเอียดสินค้า
ชื่อสินค้า:
โต๊ะเลื่อนแบบกึ่งปิด
วัสดุ:
สแตนเลส
ประเภทสกรู:
ลีดสกรู
พลังงานของมอเตอร์:
400W
เส้นผ่านศูนย์กลางภายนอกของลีดสกรู:
16
จังหวะ:
100-1000มม
ความเร็วมอเตอร์จัดอันดับ:
3000
ตะกั่วของลีดสกรู:
5,10,20
ความเร็วสูงสุด:
250,500,1000
แสงสูง:

โต๊ะเลื่อนกึ่งปิด 200 มม. SS Electric CNC Linear Guide

,

SS Electric CNC Linear Guide

รายละเอียดสินค้า

ไฟฟ้า CNC Linear Guide เตารางเลื่อนครึ่งปิด 200 มม การชัก ZHH110



1คําอธิบาย



โมดูลเส้นกลมสกรูกลมปิดเต็ม: โมดูลนี้เพิ่มด้วยโครงสร้างกันฝุ่นจากสแตนเลสบนพื้นฐานของการออกแบบครึ่งปิด, สวยและอุดมสมบูรณ์, ใช้สําหรับโอกาสกันฝุ่น,รองรับทุกชนิดของแอพลิเคชั่นคุณสมบัติ: ความแข็งแรงสูง ความแม่นยําสูง ความเร็วสูง ความจูงสูง



2.รายละเอียด



พลังงานของมอเตอร์ 400W
ความแม่นยําในการตั้งตําแหน่งซ้ํา ประเภท C ± 0.02MM และประเภท P ± 0.01MM
กว้างด้านนอกของสกรูนํา (a) 16
หมุนของสกรูหมุน ((MM) 5 10 20
ความเร็วสูงสุด ((MM/SEC) 250 500 1000
ความจุสูงสุด ((KG) ระดับ 50 43 20
สูง 18 15 10
ความแรงผลักดัน (N) 1470 735 365
โรคหลอดเลือดสมอง 100-1000 ((ระยะ 50)
อัตราการหมุนของมอเตอร์ ((RPM) 3000

                     คู่มือการเชิงเส้น CNC ไฟฟ้ากึ่งปิดตารางเลื่อน 200 มม. จังหวะ ZHH110 0                                             คู่มือการเชิงเส้น CNC ไฟฟ้ากึ่งปิดตารางเลื่อน 200 มม. จังหวะ ZHH110 1                                            คู่มือการเชิงเส้น CNC ไฟฟ้ากึ่งปิดตารางเลื่อน 200 มม. จังหวะ ZHH110 2

หน่วยติดตั้งแนวราบ:MM หน่วยติดตั้งผนัง:MMหน่วยติดตั้งตั้งตั้ง:MM

โลหะ ภาระ ((kg) A B C



5

 30 1000 140 280
50 900 120 150



10

 15 830 150 190
25 750 150 135
30 675 115 100
20 5 1500 1000 750
10 900 340 340

15



900



225



225


โลหะ ภาระ ((kg) A B C



5

 10 150 150 1260
20 70 70 630
30 45 45 450



10

 10 270 180 675
20 160 80 495
30 70 35 405
20 5 900 855 1350
10 360 270 675
15 100 95 585
โลหะ ภาระ ((kg) A C



5

 5 370 370
10 360 360
12 360 360



10

 4 675 675
6 540 540
8 405 405
20 1 1440 1440
2 1080 1080
3 900 900



3บริษัทของเรา



คู่มือการเชิงเส้น CNC ไฟฟ้ากึ่งปิดตารางเลื่อน 200 มม. จังหวะ ZHH110 3

คู่มือการเชิงเส้น CNC ไฟฟ้ากึ่งปิดตารางเลื่อน 200 มม. จังหวะ ZHH110 4
