| สถานที่กำเนิด | China |
| ชื่อแบรนด์ | ZANE |
| ได้รับการรับรอง | CE,ISO |
เส้นทางแนวทางเป็นระบบการเคลื่อนไหวเชิงเส้นที่ให้บริการเป็นทางออกที่ประหยัดและมีประสิทธิภาพสําหรับการใช้งานควบคุมการเคลื่อนไหว ระบบประกอบด้วยบล็อกนําเชิงเส้นที่ติดตั้งไว้บนฐานหรือพื้นฐานอื่น ๆ, และแนวทางการเลื่อนเส้นตรง, ซึ่งอนุญาตให้มีการเคลื่อนไหวเส้นตรงตามเส้นทางที่กําหนดไว้ก่อน.

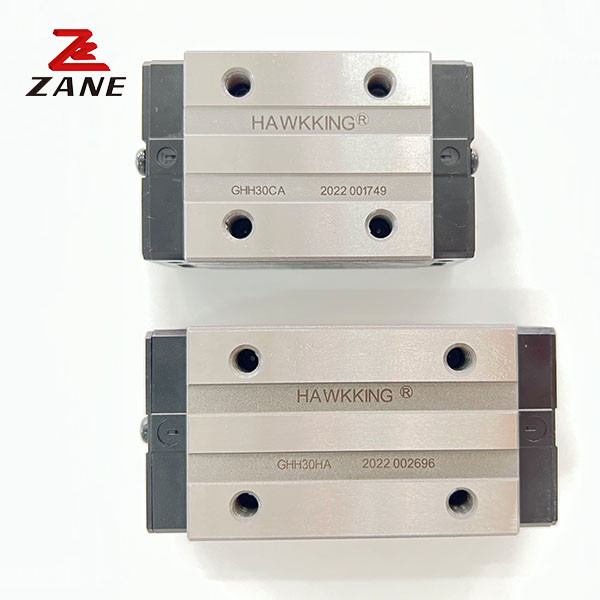

บล็อคนําทางมีให้เลือกในขนาดและรูปร่างที่หลากหลาย รวมถึงสี่เหลี่ยมและแหลม เพื่อตอบสนองความต้องการการใช้งานเฉพาะเจาะจงคู่มือเลื่อนเส้นตรงยังทําจากเหล็กไร้ขัดชั้นสูงด้วยความยาวที่กําหนดเอง เส้นทางนําทางเส้นตรงเป็นทางออกที่มีประสิทธิภาพและประหยัดสําหรับการใช้งานควบคุมการเคลื่อนไหวที่หลากหลาย
| รุ่น | ขนาดรวม (มม.) | ขนาดบล็อก ((มม) | ขนาดรถเลื่อน ((มม) | ภาระไดนามิกเบอร์ | ความจุสติก |
สัมมาตรสติกที่อนุญาต กิโลกรัม
(kgf • m) |
ขนาดของบอลท์ขัดรถไฟ (mm) |
||||||||||||||||
| H | เฮ้ | N | W | B | บล. | C | จะ | L | MxL | Wr | นาที | D | h | d | P | E | C ((kgf) | C ((kgf) | นาย | MP | ฉัน | ||
| GMW3CA | 4.5 | 1 | 3 | 12 | - | - | 4.5 | 9.8 | 15 | M2xl6 | 6 | 2.8 | 4 | 1.5 | 2.4 | 15 | 10 | 29 | 54 | 0.16 | 0.09 | 0. 09 | M2x4 |
| GMW3HA | 8 | 14.6 | 20 | 38 | 91 | 0. 26 | 0.19 | 0. 19 | |||||||||||||||
| GMW5CA | 6.5 | 1.5 | 3.5 | 17 | 13 | 2 | - | 13.6 | 20.5 | ม 2.5x15 | 10 | 4 | 4.8 | 1.6 | 2.9 | 20 | 10 | 48 | 92 | 0.47 | 0. 22 | 0. 22 | M2. 5x7 |
| GMW5HA | - | 17.6 | 24.5 | 63 | 134 | 0.7 | 0.42 | 0.42 | |||||||||||||||
| GMW7CA | 9 | 2 | 5.5 | 25 | 19 | 3 | 10 | 22 | 31.5 | M3x3 | 14 | 5.5 | 6 | 3.2 | 3.5 | 30 | 15 | 140 | 210 | 1.6 | 0. 73 | 0. 73 | M3x8 |
| GMW7HA | 19 | 32.5 | 42 | 180 | 320 | 2. 39 | L 58 | 1.58 | |||||||||||||||
| GMW9CA | 12 | 3 | 6 | 30 | 21 | 4.5 | 12 | 28.6 | 38.5 | M3x3 | 18 | 7 | 6.5 | 45 | 3.5 | 30 | 15 | 280 | 420 | 4.09 | 1.93 | 1.93 | M3x8 |
| GMW9HA | 23 | 3.5 | 24 | 40.4 | 50.5 | 350 | 600 | 5. 56 | 3.47 | 3.47 | |||||||||||||
| GMW12CA | 14 | 3 | 8 | 40 | 28 | 6 | 15 | 31 | 44 | M3x35 | 24 | 8 | 8 | 45 | 4.5 | 40 | 20 | 400 | 570 | 7.17 | 2.83 | 2.83 | M4xl0 |
| GMW12HA | 28 | 46.3 | 59 | 520 | 840 | 10. 47 | 5. 85 | 5. 85 | |||||||||||||||
| GMW15CA | 16 | 4 | 9 | 60 | 45 | 7.5 | 20 | 39.4 | 55 | M4x45 | 42 | 10 | 8 | 4.5 | 4.5 | 40 | 20 | 690 | 940 | 20.3 | 5. 78 | 5. 78 | M4xl2 |
| GMW15HA | 35 | 58.7 | 74.5 | 910 | 1410 | 30.48 | 12.5 | 12.5 | |||||||||||||||
เครื่องมือเครื่องจักร: การนําเส้นตรงถูกใช้ทั่วไปในเครื่องมือเครื่องจักร เช่น เครื่องบด เครื่องหมุน และเครื่องบด เพื่อให้มีการเคลื่อนไหวเส้นตรงที่แม่นยําสําหรับเครื่องมือตัดและชิ้นงานนี้การันตีความแม่นยําสูงและ repeatability ในปฏิบัติการการแปรรูป.
อุปกรณ์อัตโนมัติ: เครื่องนําเส้นตรงถูกใช้ในอุปกรณ์อัตโนมัติ เช่น เครื่องเก็บและวาง เครื่องขนส่งและเครื่องบรรจุเพื่อให้มีการเคลื่อนไหวเชิงเส้นที่แม่นยําและเรียบร้อย สําหรับการจัดการและการตั้งตําแหน่งของชิ้นส่วนและผลิตภัณฑ์.
โรบอติกส์: คู่นําเชิงเส้นถูกใช้ในหุ่นยนต์อุตสาหกรรมเพื่อให้การสนับสนุนการเคลื่อนไหวเชิงเส้นและการนําทางสําหรับตัวประกอบการปลายของหุ่นยนต์ทําให้หุ่นยนต์สามารถเคลื่อนไหวในเส้นตรงที่แม่นยําและซ้ําทําให้มันเหมาะสําหรับการใช้งานที่หลากหลาย เช่น การจัดการวัสดุ การประกอบและการตรวจสอบ
อุปกรณ์ทางการแพทย์: การนําทางแบบเส้นตรงถูกใช้ในอุปกรณ์ทางการแพทย์ เช่น หุ่นยนต์ผ่าตัดและเครื่องสแกน CT เพื่อให้มีการเคลื่อนไหวแบบเส้นตรงที่แม่นยําและเรียบร้อยสําหรับการเคลื่อนไหวของเครื่องมือและเตียงผู้ป่วย
การผลิตครึ่งประสาท: การนําแบบเส้นตรงถูกใช้ในอุปกรณ์การผลิตครึ่งประสาท เช่น ระบบการจัดการแผ่น เพื่อให้มีการควบคุมการเคลื่อนไหวแบบเส้นตรงที่แม่นยําสําหรับกระบวนการโอนแผ่นนี่คือสิ่งสําคัญในการรับประกันผลผลิตและคุณภาพสูงในการผลิตครึ่งตัวนํา.
สากลและการป้องกัน: เครื่องนําแบบเส้นตรงถูกใช้ในอุปกรณ์การบินและการป้องกัน เช่น ระบบดาวเทียมและระบบนําร่องเพื่อให้การควบคุมการเคลื่อนไหวเชิงเส้นที่แม่นยําและมั่นคงสําหรับองค์ประกอบสําคัญ.
