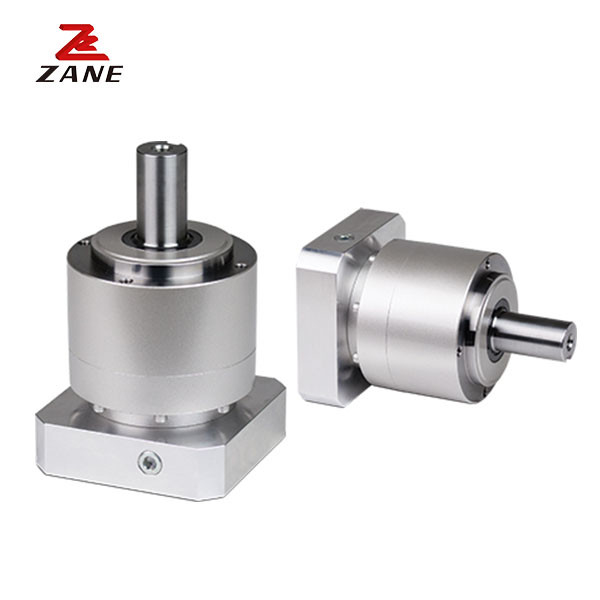

Nidec Shimpo VRL ซีรีส์ Inline Planetary Gearbox สําหรับอุตสาหกรรม
  • Nidec Shimpo VRL ซีรีส์ Inline Planetary Gearbox สําหรับอุตสาหกรรม
Nidec Shimpo VRL ซีรีส์ Inline Planetary Gearbox สําหรับอุตสาหกรรม

Nidec Shimpo VRL ซีรีส์ Inline Planetary Gearbox สําหรับอุตสาหกรรม

สถานที่กำเนิด ญี่ปุ่น
ชื่อแบรนด์ Nidec
ได้รับการรับรอง CE,ISO
หมายเลขรุ่น วีอาร์แอล
รายละเอียดสินค้า
ชื่อสินค้า:
กระปุกเกียร์ Nidec Shimpo
ผู้ผลิต:
นิเด็ค ชิมโป
ชุดผลิตภัณฑ์:
วีอาร์แอล ซีรีส์
น้ําหนัก:
2กก
ประเภทเกียร์:
ดาวเคราะห์
แรงบิดสูงสุด:
35N.m/50N.m
โหลดตามแนวแกนสูงสุด:
1100N
การหมุนที่เรียบ:
เสียงเต้นน้อยลง
การใช้งาน:
เครื่องจักร
แสงสูง:

กล่องเกียร์ดาวในสาย VRL ซีรีส์

,

Nidec Shimpo กล่องเกียร์ดาวในสาย

,

กล่องเกียร์ดาวในสายอุตสาหกรรม

รายละเอียดสินค้า

คําอธิบายสินค้า:

ซีรี่ย์ VRL เป็นเครื่องยนต์ที่สามารถใช้ได้ทุกด้าน ในตลาดกล่องเกียร์ดาวเคราะห์ ด้วยเครื่องยนต์แบบสลิป คอนสตรัปชั่นภายในที่แข็งแกร่ง การทํางานที่เรียบร้อย และความหนาแน่นของทอร์คสูงผลิตภัณฑ์นี้ดีที่สุดในชั้น. 5 arc-min backlash ทําให้ VRL สามารถนําไปใช้ในแหล่งการใช้งานที่กว้างขวางที่ความแม่นยําและความยั่งยืนมีอยู่ในการเล่น แต่ค่าใช้จ่ายเป็นเรื่องน่ากังวล



VRL เป็นตัวเลือกที่ดีสําหรับการใช้งาน servo ในระบบการบรรจุ, การจัดการและระบบอัตโนมัติ มีให้เลือกหลากหลายแบบการล้างแบบมาตรฐานและเกรดอาหารทําให้มันเป็นตัวเลือกที่น่าสนใจสําหรับสภาพแวดล้อมที่ยากที่สุดเราให้บริการหลากหลายขนาดกราฟและสัดส่วน ให้ลูกค้าของเราความยืดหยุ่นมากกว่าเดิมขนาดการติดตั้งมาตรฐานของอุตสาหกรรมทําให้ VRL สามารถนําไปใช้ในการออกแบบเครื่องจักรเดิมประหยัดเวลาที่คุ้มค่าให้กับลูกค้า



ปริมาตรเทคนิค:


กรอบ
ขนาด
สถานที่

อัตราส่วน
นาม
ทอร์คการออก
ขนาดสูงสุด
ทอร์คการออก
กรณีฉุกเฉินy
หยุดถึงrqยูโร
นาม
ความเร็วการเข้า
ขนาดสูงสุด
ความเร็วการเข้า
พาร์มี่tเท็ด
อุตสาหะ
อนุญาต
ความหนุนทางแกน
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]
070B
เพียงคนเดียว		 3 18 35 80 3000 6000 430 310
4 27 50 100 3000 6000 470 360
5 27 50 100 3000 6000 510 390
6 27 50 100 3000 6000 540 430
7 27 50 100 3000 6000 570 460
8 27 50 100 3000 6000 600 480
9 18 35 80 3000 6000 620 510
10 18 35 80 3000 6000 640 530

สองเท่า		 15 18 35 80 3000 6000 740 630
16 27 50 100 3000 6000 750 650
20 27 50 100 3000 6000 810 720
25 27 50 100 3000 6000 870 790
28 27 50 100 3000 6000 910 830
30 18 35 80 3000 6000 930 860
35 27 50 100 3000 6000 980 920
40 27 50 100 3000 6000 1000 970
45 18 35 80 3000 6000 1100 1000
50 27 50 100 3000 6000 1100 1100
60 27 50 100 3000 6000 1200 1100
70 27 50 100 3000 6000 1200 1100
80 27 50 100 3000 6000 1200 1100
90 18 35 80 3000 6000 1200 1100
100 18 35 80 3000 6000 1200 1100





กรอบ
ขนาด
สถานที่

อัตราส่วน
ขนาดสูงสุด
อุตสาหะ
ขนาดสูงสุด
ความหนุนทางแกน
น้ําหนัก
เดี๋ยวนะ
ของความอ่อนแอ
(≤φ8)
เดี๋ยวนะ
ของความอ่อนแอ
(≤φ14)
เดี๋ยวนะ
ของความอ่อนแอ
(≤φ19)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2]
070B
เพียงคนเดียว		 3 1200 1100 1.5 0.14 0.22 0.43
4 1200 1100 0.095 0.17 0.38
5 1200 1100 0.077 0.16 0.36
6 1200 1100 0.068 0.15 0.36
7 1200 1100 0.062 0.14 0.35
8 1200 1100 0.059 0.14 0.35
9 1200 1100 0.057 0.14 0.34
10 1200 1100 0.056 0.14 0.34

สองเท่า		 15 1200 1100 1.7 0.055 0.14 一
16 1200 1100 0.057 0.14 一
20 1200 1100 0.054 0.13 一
25 1200 1100 0.053 0.13 一
28 1200 1100 0.055 0.14 一
30 1200 1100 0.049 0.13 一
35 1200 1100 0.053 0.13 一
40 1200 1100 0.049 0.13 一
45 1200 1100 0.053 0.13 一
50 1200 1100 0.049 0.13 一
60 1200 1100 0.049 0.13 一
70 1200 1100 0.049 0.13 一
80 1200 1100 0.049 0.13 一
90 1200 1100 0.049 0.13 一
100 1200 1100 0.049 0.13 一



Nidec Shimpo VRL ซีรีส์ Inline Planetary Gearbox สําหรับอุตสาหกรรม 0

Nidec Shimpo VRL ซีรีส์ Inline Planetary Gearbox สําหรับอุตสาหกรรม 1

ลักษณะ:

1หมุนสับไพร์คาร์บูไรส์ที่มีกระบวนการบวกรองพิเศษเพื่อความแม่นยําสูงขึ้นและการทํางานที่เรียบร้อยและเงียบสงบ


2หม้อออกชิ้นหนึ่งและพาราเนตเนอร์ที่มีสองเลเยอร์ที่ติดกับเกียร์เกียร์ ความแข็งแรงสูงกว่า, ทอร์คความสามารถและปัจจัยความปลอดภัย


3หมุนม้วนเข็มที่ไม่ได้ถูกกักให้ความหนาแน่นของทอร์คที่ดีและความแข็งแรง torsional พื้นที่พื้นผิวหมุนที่ใหญ่กว่า 43% เมื่อเทียบกับส่วนที่เหลือของอุตสาหกรรม


4.การออกแบบหลุมลับไทยแบบพิเศษในการปรับความร้อนและเพิ่มประสิทธิภาพของระบบ


5ระบบการติดตั้งที่ปรับปรุงด้วยการศูนย์กลางตัวประกอบกิจกรรมบนวงกว้างหมุนยนต์ Pilot รับประกันการจัดตั้งของมอเตอร์


6.การเชื่อมต่อแคลมปั่นแกนมอเตอร์แบบเหมาะสมกับมอเตอร์ของท่าน อินเนอร์เซียที่ลดลงเพื่อการทํางานแบบไดนามิกและสมดุลสําหรับการทํางานความเร็วสูง


7เครื่องยนต์วงแหวนที่แปรรูปโดยตรงในกระเป๋า, ไม่ปั่นหรือกดเข้าไป.

Nidec Shimpo VRL ซีรีส์ Inline Planetary Gearbox สําหรับอุตสาหกรรม 2
