| สถานที่กำเนิด | ญี่ปุ่น |
| ได้รับการรับรอง | CE，ISO |

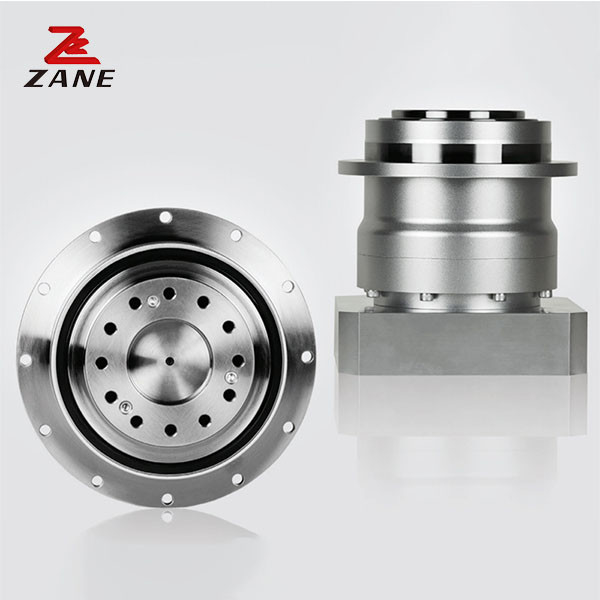

เครื่องลดเครื่องยนต์ NIDEC-SHIMPO ของแท้ที่มีหลายรุ่น
ซีรี่ย์ VRT กําหนดมาตรฐานใหม่สําหรับการใช้งานการลดเครื่องยนต์ servo ที่ต้องการความแข็งแรง torsional ยอดเยี่ยมและความแม่นยําตําแหน่งสูงการออกแบบแบบฮับของเครื่องลดมีอินเตอร์เฟซการติดตั้ง ISO9409 และให้ความยืดหยุ่นสูงสุดในการติดตั้งพีนเครื่องลดขนาดมีขนาดกรอบที่แตกต่างกัน 7 ตัว และมีส่วนประสาน 1 ขั้นตอนและ 2 ขั้นตอนมากมายขนาดกรอบที่ใหญ่กว่ารวมถึงหมุนม้วนกระดูกที่มีลักษณะการจัดการภาระ radial และ axial ที่ดีกว่าหมุนที่ใช้กันทั่วไปในการออกแบบของแข่งขัน, ดังนั้นการเรตติ้งที่ดีขึ้นเมื่อเทียบกับผลิตภัณฑ์ในประเภทที่แข่งขัน
|
กรอบ ขนาด |
สถานที่ | อัตราส่วน |
นาม ทอมปอร์คการออก |
ขนาดสูงสุด ทอมปอร์คการออก |
ทอมปอร์ตหยุดฉุกเฉิน |
นาม ความเร็วการใส่ |
ขนาดสูงสุด ความเร็วการใส่ |
อนุญาต อุตสาหะ |
อนุญาต ภาระแกน |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
| 090 | 1 คนเดียว | 4 | 75 | 125 | 250 | 3000 | 6000 | 750 | 620 |
| 5 | 75 | 125 | 250 | 3000 | 6000 | 780 | 680 | ||
| 6 | 75 | 125 | 250 | 3000 | 6000 | 830 | 740 | ||
| 7 | 75 | 125 | 250 | 3000 | 6000 | 870 | 790 | ||
| 8 | 75 | 125 | 250 | 3000 | 6000 | 910 | 830 | ||
| 9 | 50 | 80 | 200 | 3000 | 6000 | 950 | 880 | ||
| 10 | 50 | 80 | 200 | 3000 | 6000 | 980 | 920 | ||
| 2 คู่ | 16 | 75 | 125 | 250 | 3000 | 6000 | 1200 | 1100 | |
| 20 | 75 | 125 | 250 | 3000 | 6000 | 1200 | 1200 | ||
| 25 | 75 | 125 | 250 | 3000 | 6000 | 1300 | 1400 | ||
| 28 | 75 | 125 | 250 | 3000 | 6000 | 1400 | 1400 | ||
| 35 | 75 | 125 | 250 | 3000 | 6000 | 1500 | 1600 | ||
| 40 | 75 | 125 | 250 | 3000 | 6000 | 1600 | 1700 | ||
| 45 | 50 | 80 | 200 | 3000 | 6000 | 1600 | 1700 | ||
| 50 | 75 | 125 | 250 | 3000 | 6000 | 1700 | 1700 | ||
| 60 | 75 | 125 | 250 | 3000 | 6000 | 1800 | 1700 | ||
| 70 | 75 | 125 | 250 | 3000 | 6000 | 1900 | 1700 | ||
| 80 | 75 | 125 | 250 | 3000 | 6000 | 2000 | 1700 | ||
| 90 | 50 | 80 | 200 | 3000 | 6000 | 2000 | 1700 | ||
| 100 | 50 | 80 | 200 | 3000 | 6000 | 2100 | 1700 |
|
กรอบ ขนาด |
สถานที่ | อัตราส่วน |
ขนาดสูงสุด อุตสาหะ |
ขนาดสูงสุด ภาระแกน |
น้ําหนัก |
เดี๋ยวนะ ของความอ่อนแอ ≤ 8 |
เดี๋ยวนะ ของความอ่อนแอ ≤ 14 |
เดี๋ยวนะ ของความอ่อนแอ ≤ 19 |
เดี๋ยวนะ ของความอ่อนแอ ≤ 28 |
| [N] | [N] | [kg] | [Kgcm2] | [Kgcm2] | [Kgcm2] | [Kgcm2] | |||
| 090 |
1 เพียงคนเดียว |
4 | 3300 | 1700 | 3.6 | - | 0.77 | 1.2 | 2.9 |
| 5 | 3300 | 1700 | - | 0.58 | 1.0 | 2.9 | |||
| 6 | 3300 | 1700 | - | 0.48 | 0.94 | 2.8 | |||
| 7 | 3300 | 1700 | - | 0.41 | 0.88 | 2.8 | |||
| 8 | 3300 | 1700 | - | 0.37 | 0.84 | 2.8 | |||
| 9 | 3300 | 1700 | - | 0.35 | 0.81 | 2.8 | |||
| 10 | 3300 | 1700 | - | 0.33 | 0.80 | 2.8 | |||
|
2 สองเท่า |
16 | 3300 | 1700 | 4 | 0.16 | 0.31 | 0.75 | - | |
| 20 | 3300 | 1700 | 0.14 | 0.29 | 0.73 | - | |||
| 25 | 3300 | 1700 | 0.13 | 0.28 | 0.72 | - | |||
| 28 | 3300 | 1700 | 0.14 | 0.30 | 0.73 | - | |||
| 35 | 3300 | 1700 | 0.13 | 0.28 | 0.72 | - | |||
| 40 | 3300 | 1700 | 0.10 | 0.25 | 0.70 | - | |||
| 45 | 3300 | 1700 | 0.12 | 0.27 | 0.71 | - | |||
| 50 | 3300 | 1700 | 0.10 | 0.25 | 0.70 | - | |||
| 60 | 3300 | 1700 | 0.099 | 0.25 | 0.70 | - | |||
| 70 | 3300 | 1700 | 0.098 | 0.25 | 0.69 | - | |||
| 80 | 3300 | 1700 | 0.098 | 0.25 | 0.69 | - | |||
| 90 | 3300 | 1700 | 0.098 | 0.25 | 0.69 | - | |||
| 100 | 3300 | 1700 | 0.098 | 0.25 | 0.69 | - |
ด้วยความสามารถในการตอบโจทย์ที่ต่ํากว่า 3 นาทีโค้งและความสามารถในการจัดการกับทอร์คที่พิเศษ VRT เป็นทางออกที่มีความสามารถสูง, หนาแน่นและแข็งแรงสําหรับผู้ผลิตอุปกรณ์VRT มักจะใช้สําหรับการใช้งานการระดมขนาดใหญ่และตารางวงจร, ที่พบได้ทั่วไปในอุปกรณ์การปั้นโลหะ, อุปกรณ์การเติม, เครื่องจักรบรรจุและระบบอัตโนมัติการประกอบ
