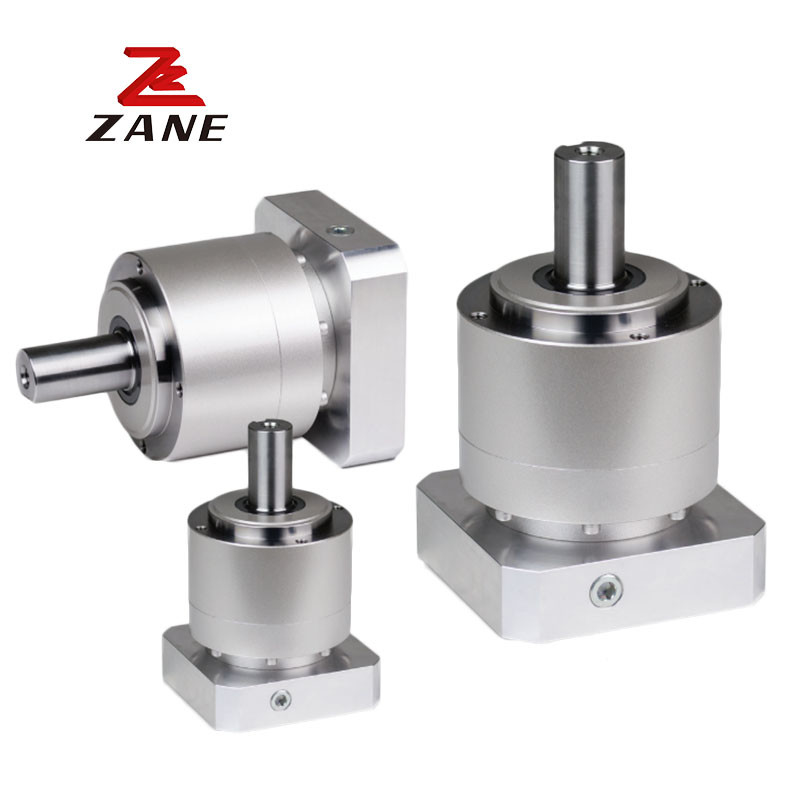

กระปุกเกียร์ Nidec Shimpo
>
|
| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | Nidec |
| ได้รับการรับรอง | CE,ISO |
SHIMPO ยังคงผลักดันการพัฒนาเทคโนโลยีเกียร์ความแม่นยําสูง ที่ตอบสนองความต้องการที่พัฒนาของฐานลูกค้าของเรา Shimpo power transmission technology which combines both mechanical and electronic engineering advancement has a proven track record of helping customers move towards the factory automation by supplying themเครื่องลดอัตราเกียร์ดาวเคราะห์ servo สามารถ เครื่องลดอัตราเกียร์ที่สามารถเป็นทางออกที่สมบูรณ์แบบสําหรับการใช้งาน servomotor เช่น เครื่องบรรจุ, gantries, เครื่องพ่นฉีด,และสไลด์เส้นหากคุณมีคําถามใด ๆ หรือต้องการข้อมูลเพิ่มเติมเกี่ยวกับสินค้าใด ๆ ที่กล่าวในแถลงข่าวนี้, กรุณาอย่าลังเลที่จะติดต่อเรา.
กรอบ ขนาด |
สถานที่ |
อัตราส่วน |
โนมิน่า ทอร์คการออก |
ขนาดสูงสุด ทอร์คการออก |
ความฉุกเฉิน sด้านบนทอร์ค |
นาม ลงตัวtความเร็ว |
ขนาดสูงสุด ความเร็วการเข้า |
พาร์มitted อุตสาหะ |
อนุญาต ความหนุนทางแกน |
|||||
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | ||||||||
| 120B | เพียงคนเดียว |
3 | 240 | 470 | 1000 | 2000 | 4000 | 3200 | 2400 | |||||
| 4 | 240 | 700 | 1250 | 2000 | 4000 | 3500 | 2700 | |||||||
| 5 | 360 | 700 | 1250 | 2000 | 4000 | 3800 | 3000 | |||||||
| 6 | 360 | 700 | 1250 | 2000 | 4000 | 4000 | 3300 | |||||||
| 7 | 360 | 700 | 1250 | 2000 | 4000 | 4200 | 3500 | |||||||
| 8 | 360 | 700 | 1250 | 2000 | 4000 | 4400 | 3700 | |||||||
| 9 | 240 | 470 | 1000 | 2000 | 4000 | 4600 | 3900 | |||||||
| 10 | 240 | 470 | 1000 | 2000 | 4000 | 4700 | 4100 | |||||||
สองเท่า |
15 | 240 | 470 | 1000 | 2000 | 4000 | 5400 | 4900 | ||||||
| 16 | 360 | 700 | 1250 | 2000 | 4000 | 5500 | 5000 | |||||||
| 20 | 360 | 700 | 1250 | 2000 | 4000 | 6000 | 5500 | |||||||
| 25 | 360 | 700 | 1250 | 2000 | 4000 | 6400 | 6100 | |||||||
| 28 | 360 | 700 | 1250 | 2000 | 4000 | 6700 | 6400 | |||||||
| 30 | 240 | 470 | 1000 | 2000 | 4000 | 6800 | 6600 | |||||||
| 35 | 360 | 700 | 1250 | 2000 | 4000 | 7200 | 7000 | |||||||
| 40 | 360 | 700 | 1250 | 2000 | 4000 | 7500 | 7500 | |||||||
| 45 | 240 | 470 | 1000 | 2000 | 4000 | 7800 | 7900 | |||||||
| 50 | 360 | 700 | 1250 | 2000 | 4000 | 8100 | 8200 | |||||||
| 60 | 360 | 700 | 1250 | 2000 | 4000 | 8600 | 8200 | |||||||
| 70 | 360 | 700 | 1250 | 2000 | 4000 | 9100 | 8200 | |||||||
| 80 | 360 | 700 | 1250 | 2000 | 4000 | 9100 | 8200 | |||||||
| 90 | 240 | 470 | 1000 | 2000 | 4000 | 9100 | 8200 | |||||||
| 100 | 240 | 470 | 1000 | 2000 | 4000 | 9100 | 8200 | |||||||
กรอบ ขนาด |
สถานที่ |
อัตราส่วน |
ขนาดสูงสุด ราดiaฉันฉันหนอง |
ขนาดสูงสุด axiaฉันภาระ |
น้ําหนัก |
เดี๋ยวนะ ของความอ่อนแอ (≤φ19) |
เดี๋ยวนะ ของความอ่อนแอ (≤φ28) |
เดี๋ยวนะ ของความอ่อนแอ (≤φ38) |
เดี๋ยวนะ ของความอ่อนแอ (≤φ48) |
|||
| [N] | [N] | [kg] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | ||||||
| 120B | เพียงคนเดียว |
3 | 9100 | 8200 | 16 | - | 12 | 20 | 42 | |||
| 4 | 9100 | 8200 | - | 7.5 | 15 | 37 | ||||||
| 5 | 9100 | 8200 | - | 5.8 | 14 | 36 | ||||||
| 6 | 9100 | 8200 | - | 4.9 | 13 | 35 | ||||||
| 7 | 9100 | 8200 | - | 4.1 | 12 | 34 | ||||||
| 8 | 9100 | 8200 | - | 3.8 | 12 | 34 | ||||||
| 9 | 9100 | 8200 | - | 3.6 | 11 | 34 | ||||||
| 10 | 9100 | 8200 | - | 3.5 | 11 | 34 | ||||||
สองเท่า |
15 | 9100 | 8200 | 18 | 1.3 | 3.2 | 11 | - | ||||
| 16 | 9100 | 8200 | 1.5 | 3.5 | 11 | - | ||||||
| 20 | 9100 | 8200 | 1.2 | 3.1 | 11 | - | ||||||
| 25 | 9100 | 8200 | 1.1 | 3.1 | 11 | - | ||||||
| 28 | 9100 | 8200 | 1.4 | 3.3 | 11 | - | ||||||
| 30 | 9100 | 8200 | 0.85 | 2.8 | 10 | - | ||||||
| 35 | 9100 | 8200 | 1.1 | 3.1 | 11 | - | ||||||
| 40 | 9100 | 8200 | 0.83 | 2.8 | 10 | - | ||||||
| 45 | 9100 | 8200 | 1.1 | 3.0 | 11 | - | ||||||
| 50 | 9100 | 8200 | 0.81 | 2.8 | 10 | - | ||||||
| 60 | 9100 | 8200 | 0.81 | 2.8 | 10 | - | ||||||
| 70 | 9100 | 8200 | 0.80 | 2.8 | 10 | - | ||||||
| 80 | 9100 | 8200 | 0.80 | 2.8 | 10 | - | ||||||
| 90 | 9100 | 8200 | 0.80 | 2.8 | 10 | - | ||||||
| 100 | 9100 | 8200 | 0.80 | 2.8 | 10 | - | ||||||
