กระปุกเกียร์ Nidec Shimpo
>
|
| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | Nidec |
| ได้รับการรับรอง | CE,ISO |

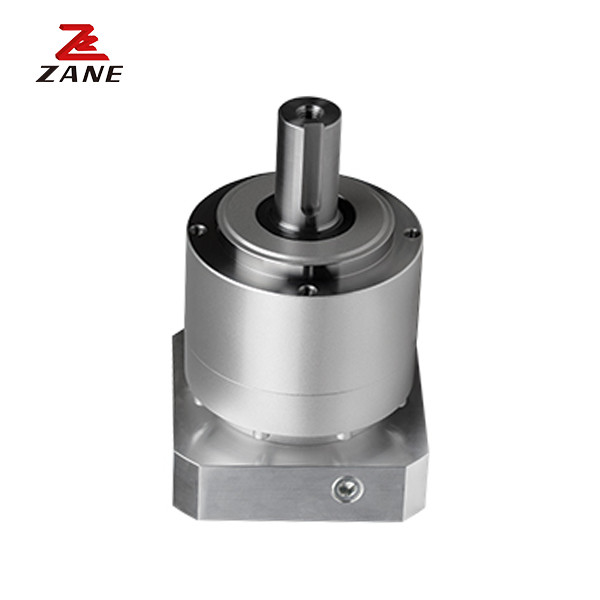

กรอบ VRL 90 เป็นกล่องเกียร์ความละเอียดสูงที่คอมพัคต์และมีประหยัด เหมาะสําหรับการใช้งาน servomotor เช่น gantries, เครื่องพิมพ์ฉีด, การเลือกและวางอัตโนมัติ, และสไลด์เส้น.หัวเกียร์ในสายนี้มีขนาดการติดตั้งมาตรฐานของอุตสาหกรรมและรูปแบบการติดตั้ง thread-in
ตัวแทนที่มีคุณค่าสําหรับการใช้งานที่ต้องการความแม่นยําในการตั้งตําแหน่งและผลงานแบบไดนามิกสูง VRL เป็นกล่องเกียร์ <3 arc-min ที่มีการออกแบบการติดตั้งรูผ่านทําให้สะดวกต่อการประกอบกับอุปกรณ์ต่างๆผลิตภัณฑ์นี้เหมาะสมกับการใช้งานของเข็มขัดขับเคลื่อนและตัวขับเคลื่อนที่พบได้ทั่วตลาดอัตโนมัติเซลล์บรรจุและการประกอบ
กรอบ ขนาด |
สถานที่ |
อัตราส่วน |
นาม ทอร์คการออก |
ขนาดสูงสุด ทอร์คการออก |
ความฉุกเฉิน ทอร์คหยุด |
นาม ความเร็วการเข้า |
ขนาดสูงสุด input ความเร็ว |
อนุญาต อุตสาหะ |
อนุญาต ความหนุนทางแกน |
|||
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | ||||||
| 090B | เพียงคนเดียว |
3 | 50 | 80 | 200 | 3000 | 6000 | 810 | 930 | |||
| 4 | 75 | 125 | 250 | 3000 | 6000 | 890 | 1100 | |||||
| 5 | 75 | 125 | 250 | 3000 | 6000 | 960 | 1200 | |||||
| 6 | 75 | 125 | 250 | 3000 | 6000 | 1000 | 1300 | |||||
| 7 | 75 | 125 | 250 | 3000 | 6000 | 1100 | 1300 | |||||
| 8 | 75 | 125 | 250 | 3000 | 6000 | 1100 | 1400 | |||||
| 9 | 50 | 80 | 200 | 3000 | 6000 | 1200 | 1500 | |||||
| 10 | 50 | 80 | 200 | 3000 | 6000 | 1200 | 1600 | |||||
สองเท่า |
15 | 50 | 80 | 200 | 3000 | 6000 | 1400 | 1900 | ||||
| 16 | 75 | 125 | 250 | 3000 | 6000 | 1400 | 1900 | |||||
| 20 | 75 | 125 | 250 | 3000 | 6000 | 1500 | 2100 | |||||
| 25 | 75 | 125 | 250 | 3000 | 6000 | 1600 | 2200 | |||||
| 28 | 75 | 125 | 250 | 3000 | 6000 | 1700 | 2200 | |||||
| 30 | 50 | 80 | 200 | 3000 | 6000 | 1700 | 2200 | |||||
| 35 | 75 | 125 | 250 | 3000 | 6000 | 1800 | 2200 | |||||
| 40 | 75 | 125 | 250 | 3000 | 6000 | 1900 | 2200 | |||||
| 45 | 50 | 80 | 200 | 3000 | 6000 | 2000 | 2200 | |||||
| 50 | 75 | 125 | 250 | 3000 | 6000 | 2100 | 2200 | |||||
| 60 | 75 | 125 | 250 | 3000 | 6000 | 2200 | 2200 | |||||
| 70 | 75 | 125 | 250 | 3000 | 6000 | 2300 | 2200 | |||||
| 80 | 75 | 125 | 250 | 3000 | 6000 | 2400 | 2200 | |||||
| 90 | 50 | 80 | 200 | 3000 | 6000 | 2400 | 2200 | |||||
| 100 | 50 | 80 | 200 | 3000 | 6000 | 2400 | 2200 | |||||
Fแรมe ขนาด |
สถานที่ |
อัตราส่วน |
ขนาดสูงสุด ราวันฉันบรรทุก |
ขนาดสูงสุด ความหนุนทางแกน |
น้ําหนัก |
เดี๋ยวนะ ของความอ่อนแอ (≤φ8) |
เดี๋ยวนะ ของความอ่อนแอ (≤φ14) |
เดี๋ยวนะ ของความอ่อนแอ (≤φ19) |
เดี๋ยวนะ ofอินเนอร์เซีย (≤φ28) |
|||
| [N] | [N] | [kg] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | ||||||
| 090B | 1段 เพียงคนเดียว |
3 | 2400 | 2200 | 3.5 | 一 | 0.72 | 1.2 | 3.2 | |||
| 4 | 2400 | 2200 | 一 | 0.49 | 0.95 | 3.0 | ||||||
| 5 | 2400 | 2200 | 一 | 0.40 | 0.86 | 2.9 | ||||||
| 6 | 2400 | 2200 | 一 | 0.36 | 0.82 | 2.8 | ||||||
| 7 | 2400 | 2200 | 一 | 0.32 | 0.79 | 2.8 | ||||||
| 8 | 2400 | 2200 | 一 | 0.31 | 0.77 | 2.8 | ||||||
| 9 | 2400 | 2200 | 一 | 0.29 | 0.76 | 2.8 | ||||||
| 10 | 2400 | 2200 | 一 | 0.29 | 0.75 | 2.8 | ||||||
| 2段 สองเท่า |
15 | 2400 | 2200 | 4 | 0.13 | 0.28 | 0.72 | 一 | ||||
| 16 | 2400 | 2200 | 0.15 | 0.30 | 0.74 | 一 | ||||||
| 20 | 2400 | 2200 | 0.13 | 0.28 | 0.72 | 一 | ||||||
| 25 | 2400 | 2200 | 0.12 | 0.28 | 0.71 | 一 | ||||||
| 28 | 2400 | 2200 | 0.14 | 0.29 | 0.73 | 一 | ||||||
| 30 | 2400 | 2200 | 0.10 | 0.25 | 0.70 | 一 | ||||||
| 35 | 2400 | 2200 | 0.12 | 0.27 | 0.71 | 一 | ||||||
| 40 | 2400 | 2200 | 0.099 | 0.25 | 0.70 | 一 | ||||||
| 45 | 2400 | 2200 | 0.12 | 0.27 | 0.71 | 一 | ||||||
| 50 | 2400 | 2200 | 0.098 | 0.25 | 0.69 | 一 | ||||||
| 60 | 2400 | 2200 | 0.098 | 0.25 | 0.69 | 一 | ||||||
| 70 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | 一 | ||||||
| 80 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | 一 | ||||||
| 90 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | 一 | ||||||
| 100 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | 一 | ||||||
การทํางานที่เงียบงาย: เกียร์แบบสับสับช่วยลดการสั่นและเสียง
ความแม่นยําสูง: การตอบโต้แบบมาตรฐานคือ 5 arc-min เหมาะสําหรับการควบคุมความแม่นยํา
ความแข็งแรงสูง & ทอร์ค: ความแข็งแรงสูง & ทอร์คสูงได้รับการบรรลุโดยหลอดม้วนเข็มที่ไม่ได้กรง
การเชื่อมต่ออัดแปลง: สามารถติดต่อกับมอเตอร์ใด ๆ ทั่วโลก
ไม่มีการรั่วไหลของกรีส: โซลชั่นที่สมบูรณ์แบบโดยใช้กรีสกันการแยกที่มีความแน่นสูง
ปรับปรุงรักษา: ไม่จําเป็นต้องเปลี่ยนน้ํามันสําหรับอายุของหน่วย
สามารถติดตั้งได้ทุกตําแหน่ง
