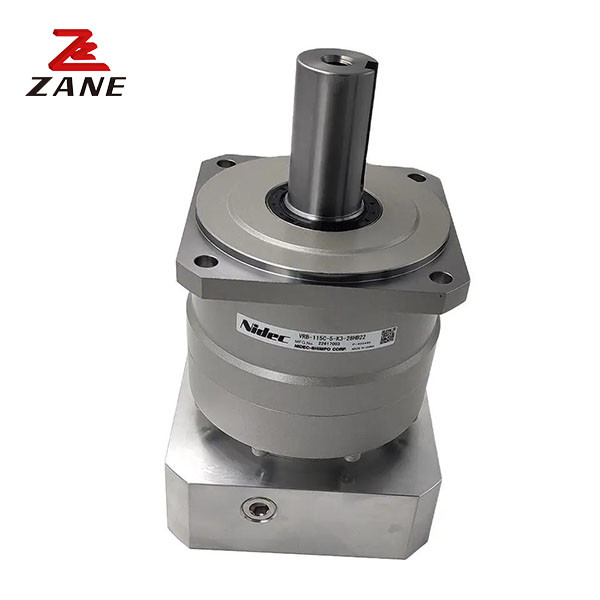

VRB ซีรีส์ Shimpo ตัวลด Nidec Shimpo Transmission Gearbox Planetary VRB090
  • VRB ซีรีส์ Shimpo ตัวลด Nidec Shimpo Transmission Gearbox Planetary VRB090
VRB ซีรีส์ Shimpo ตัวลด Nidec Shimpo Transmission Gearbox Planetary VRB090

VRB ซีรีส์ Shimpo ตัวลด Nidec Shimpo Transmission Gearbox Planetary VRB090

สถานที่กำเนิด ญี่ปุ่น
ชื่อแบรนด์ Nidec
ได้รับการรับรอง CE,ISO
หมายเลขรุ่น วีอาร์บี
รายละเอียดสินค้า
ชื่อสินค้า:
กระปุกเกียร์ Nidec Shimpo
ผู้ผลิต:
นิเด็ค ชิมโป
ชุดผลิตภัณฑ์:
VRB ซีรีส์
น้ำหนัก (กิโลกรัม):
5กก
ขนาดเฟรม:
090
การจัดเกียร์:
ดาวเคราะห์
โหลดเรเดียลสูงสุด:
2400N
โหลดตามแนวแกนสูงสุด:
2200N
การใช้งาน:
อุปกรณ์อัตโนมัติ, อุตสาหกรรมไฟฟ้าโซลาร์เซลล์, อุปกรณ์เลเซอร์
แสงสูง:

VRB ซีรี่ส์ Shimpo ตัวลด

,

ตัวลด Nidec Shimpo

,

ตัวลดดาวเคราะห์ Nidec Shimpo

รายละเอียดสินค้า

คําอธิบายสินค้า:

Nidec Shimpo เครื่องเกียร์

กล่องเกียร์ VRB ของ Nidec Shimpo เป็นกล่องเกียร์ที่มีประสิทธิภาพสูง เหมาะสําหรับการใช้งานในอุตสาหกรรมวีอาร์บีซีรีส์เป็นทางออกที่เหมาะสมสําหรับหุ่นยนต์อุปกรณ์อัตโนมัติ และการใช้งานเครื่องจักร CNC วิศวกรรมและการออกแบบที่ทันสมัยของ Nidec Shimpo ส่งผลให้มีผลงานสูงสุด ความน่าเชื่อถือและประสิทธิภาพในการแก้ไขกล่องเกียร์อุตสาหกรรมที่ต้องการมากที่สุด.



ปริมาตรเทคนิค:

กรอบ

ขนาด

 สถานที่ อัตราส่วน ทอร์คออกกําลังนาม ทัณฑ์การผลิตสูงสุด ทอมปอร์ตหยุดฉุกเฉิน อัตราความเร็วทางเข้า ความเร็วการใส่สูงสุด อนุญาตอุตสาหะ หนุนแกนที่อนุญาต
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















090





1

เพียงคนเดียว

 3 50 80 200 3000 6000 810 930
4 75 125 250 3000 6000 890 1100
5 75 125 250 3000 6000 960 1200
6 75 125 250 3000 6000 1000 1300
7 75 125 250 3000 6000 1100 1300
8 75 125 250 3000 6000 1100 1400
9 50 80 200 3000 6000 1200 1500
10 50 80 200 3000 6000 1200 1600
สองเท่า 15 50 80 200 3000 6000 1400 1900
16 75 125 250 3000 6000 1400 1900
20 75 125 250 3000 6000 1500 2100
25 75 125 250 3000 6000 1600 2200
28 75 125 250 3000 6000 1700 2200
30 50 80 200 3000 6000 1700 2200
35 75 125 250 3000 6000 1800 2200
40 75 125 250 3000 6000 1900 2200
45 50 80 200 3000 6000 2000 2200
50 75 125 250 3000 6000 2100 2200
60 75 125 250 3000 6000 2200 2200
70 75 125 250 3000 6000 2300 2200
80 75 125 250 3000 6000 2400 2200
90 50 80 200 3000 6000 2400 2200
100 50 80 200 3000 6000 2400 2200




กรอบ

ขนาด



สถานที่



อัตราส่วน

 ความจุ radial มากที่สุด



ขนาดสูงสุด

ความหนุนทางแกน



น้ําหนัก

โมเมนต์ของความอ่อนแอ (φ8)

 โมเมนต์ความอ่อนแอ (φ14)



โมเมนต์ของความอ่อนแอ (φ19)

 โมเมนต์ความอ่อนแอ (φ 28))
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]

















090





1

เพียงคนเดียว

 3 2400 2200 3.7 - 0.72 1.2 3.2
4 2400 2200 - 0.49 0.95 3.0
5 2400 2200   0.40 0.86 2.9
6 2400 2200 - 0.36 0.82 2.8
7 2400 2200 - 0.32 0.79 2.8
8 2400 2200 - 0.31 0.77 2.8
9 2400 2200 - 0.29 0.76 2.8
10 2400 2200 - 0.29 0.75 2.8











สองเท่า

 15 2400 2200 4.2 0.13 0.28 0.72 -
16 2400 2200 0.15 0.30 0.74 -
20 2400 2200 0.13 0.28 0.72 -
25 2400 2200 0.12 0.28 0.71 -
28 2400 2200 0.14 0.29 0.73 -
30 2400 2200 0.10 0.25 0.70 -
35 2400 2200 0.12 0.27 0.71 -
40 2400 2200 0.099 0.25 0.70 -
45 2400 2200 0.12 0.27 0.71 -
50 2400 2200 0.098 0.25 0.69 -
60 2400 2200 0.098 0.25 0.69 -
70 2400 2200 0.097 0.25 0.69 -
80 2400 2200 0.097 0.25 0.69 -
90 2400 2200 0.097 0.25 0.69 -
100 2400 2200 0.097 0.25 0.69 -

VRB ซีรีส์ Shimpo ตัวลด Nidec Shimpo Transmission Gearbox Planetary VRB090 0

VRB ซีรีส์ Shimpo ตัวลด Nidec Shimpo Transmission Gearbox Planetary VRB090 1

ลักษณะ:

กล่องเกียร์ Nidec Shimpo ได้ถูกออกแบบมาเพื่อให้แรงหมุนสูงในความเร็วต่ํา ทําให้มันเป็นที่เหมาะสมสําหรับการใช้งานที่ต้องการการยกของหนักหรือการเคลื่อนย้ายภาระใหญ่ซึ่งหมายความว่ามันสามารถช่วยลดการบริโภคพลังงาน และค่าใช้จ่ายในการดําเนินงาน.
