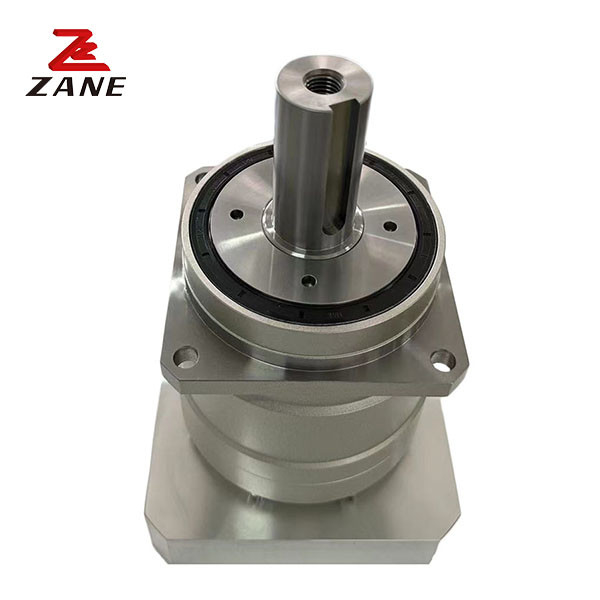

VRB ซีรีส์ 115 ตัวลด Shimpo Nidec Shimpo Gearbox ตัวลดเกียร์ Planetary
  • VRB ซีรีส์ 115 ตัวลด Shimpo Nidec Shimpo Gearbox ตัวลดเกียร์ Planetary
VRB ซีรีส์ 115 ตัวลด Shimpo Nidec Shimpo Gearbox ตัวลดเกียร์ Planetary

VRB ซีรีส์ 115 ตัวลด Shimpo Nidec Shimpo Gearbox ตัวลดเกียร์ Planetary

สถานที่กำเนิด ญี่ปุ่น
ชื่อแบรนด์ Nidec
ได้รับการรับรอง CE,ISO
หมายเลขรุ่น วีอาร์บี
รายละเอียดสินค้า
ชื่อสินค้า:
กระปุกเกียร์ Nidec Shimpo
ผู้ผลิต:
นิเด็ค ชิมโป
ชุดผลิตภัณฑ์:
VRB ซีรีส์
น้ำหนัก (กิโลกรัม):
5กก
ขนาดเฟรม:
115
การจัดเกียร์:
ดาวเคราะห์
โหลดเรเดียลสูงสุด:
4300N
โหลดตามแนวแกนสูงสุด:
3900N
การใช้งาน:
อุปกรณ์อัตโนมัติ, อุตสาหกรรมไฟฟ้าโซลาร์เซลล์, อุปกรณ์เลเซอร์
แสงสูง:

115 ตัวลด Shimpo

,

ชุดลด VRB 115 Shimpo

,

ตัวลดเกียร์ดาวเคราะห์

รายละเอียดสินค้า

คําอธิบายสินค้า:

Nidec Shimpo Gearbox: เทคโนโลยีกล่องเกียร์ที่แข็งแกร่งสําหรับเครื่องมือหุ่นยนต์ อุปกรณ์อัตโนมัติ และเครื่องจักร CNC
Nidec Shimpo Gearbox เป็นเครื่องส่งเกียร์ที่มีความแข็งแกร่ง น่าเชื่อถือ และแข็งแรง ที่ให้ผลงานที่แข็งแกร่งสําหรับเครื่องมือหุ่นยนต์ อุปกรณ์อัตโนมัติ และเครื่องจักร CNC ของคุณมีขนาดกรอบ 115 และการจัดเรียงเกียร์ดาวกล่องเกียร์นี้ถูกสร้างขึ้นจากเหล็ก เพื่อความแข็งแรงและความทนทานสูงสุดมุ่งมั่นที่จะให้บริการส่งส่งกล่องเกียร์ที่มีคุณภาพสูงสุด.



Nidec Shimpo Gearbox ได้ถูกออกแบบมาเพื่อให้มีการส่งที่เรียบร้อย มีประสิทธิภาพ และน่าเชื่อถือสําหรับการใช้งานที่หลากหลาย รวมถึงเครื่องมือหุ่นยนต์ อุปกรณ์อัตโนมัติ และเครื่องจักร CNC



ปริมาตรเทคนิค:

กรอบ

ขนาด

 สถานที่ อัตราส่วน ทอร์คออกกําลังนาม ทัณฑ์การผลิตสูงสุด ทอมปอร์ตหยุดฉุกเฉิน อัตราความเร็วทางเข้า ความเร็วการใส่สูงสุด ความจุ radial ที่อนุญาต หนุนแกนที่อนุญาต
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















115





1

เพียงคนเดียว

 3 120 225 500 3000 6000 1300 1500
4 120 330 625 3000 6000 1500 1700
5 180 330 625 3000 6000 1600 1900
6 180 330 625 3000 6000 1700 2000
7 180 330 625 3000 6000 1800 2100
8 180 330 625 3000 6000 1900 2300
9 120 225 500 3000 6000 1900 2400
10 120 225 500 3000 6000 2000 2500
สองเท่า 15 120 225 500 3000 6000 2300 3000
16 180 330 625 3000 6000 2300 3100
20 180 330 625 3000 6000 2500 3400
25 180 330 625 3000 6000 2700 3700
28 180 330 625 3000 6000 2800 3900
30 120 225 500 3000 6000 2900 3900
35 180 330 625 3000 6000 3000 3900
40 180 330 625 3000 6000 3200 3900
45 120 225 500 3000 6000 3300 3900
50 180 330 625 3000 6000 3400 3900
60 180 330 625 3000 6000 3600 3900
70 180 330 625 3000 6000 3800 3900
80 180 330 625 3000 6000 4000 3900
90 120 225 500 3000 6000 4200 3900
100 120 225 500 3000 6000 4300 3900




กรอบ

ขนาด



สถานที่



อัตราส่วน

 ความจุ radial มากที่สุด



ขนาดสูงสุด

ความหนุนทางแกน



น้ําหนัก

โมเมนต์ความอ่อนแอ (φ14)

 โมเมนต์ของความอ่อนแอ (φ19)

ช่วงเวลาของอินเนอร์เซีย(?? φ28)

 โมเมนต์ความอ่อนแอ (φ38)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]

















115





1

เพียงคนเดียว

 3 4300 3900 8 - 3.3 5.3 13
4 4300 3900 - 2.0 4.1 12
5 4300 3900 - 1.6 3.6 11
6 4300 3900 - 1.3 3.3 11
7 4300 3900 - 1.1 3.2 11
8 4300 3900 - 1.0 3.1 11
9 4300 3900 - 0.98 3.0 11
10 4300 3900 - 0.95 3.0 11











สองเท่า

 15 4300 3900 8.9 0.43 0.86 2.8 -
16 4300 3900 0.48 0.92 2.9 -
20 4300 3900 0.40 0.83 2.8 -
25 4300 3900 0.38 0.82 2.8 -
28 4300 3900 0.44 0.88 2.8 -
30 4300 3900 0.29 0.74 2.7 -
35 4300 3900 0.37 0.81 2.7 -
40 4300 3900 0.28 0.73 2.7 -
45 4300 3900 0.37 0.80 2.7 -
50 4300 3900 0.28 0.73 2.7 -
60 4300 3900 0.28 0.73 2.7 -
70 4300 3900 0.28 0.73 2.7 -
80 4300 3900 0.28 0.73 2.7 -
90 4300 3900 0.27 0.73 2.7 -
100 4300 3900 0.27 0.73 2.7 -



VRB ซีรีส์ 115 ตัวลด Shimpo Nidec Shimpo Gearbox ตัวลดเกียร์ Planetary 0

VRB ซีรีส์ 115 ตัวลด Shimpo Nidec Shimpo Gearbox ตัวลดเกียร์ Planetary 1

ลักษณะ:

การออกแรงป้อนสูง: กล่องเกียร์ Nidec Shimpo ถูกออกแบบมาเพื่อให้แรงป้อนสูงในความเร็วต่ํา ทําให้มันเป็นที่เหมาะสมสําหรับการใช้งานที่ต้องการการยกของหนักหรือการเคลื่อนย้ายภาระใหญ่



ประสิทธิภาพ: กล่องเกียร์มีประสิทธิภาพสูง ซึ่งหมายความว่ามันสามารถช่วยลดการบริโภคพลังงานและค่าใช้จ่ายในการใช้งาน



ขนาดคอมแพคต์: ถึงแม้ว่าจะมีแรงหมุนสูง แต่กล่องเกียร์มีขนาดเล็กและเบา ซึ่งทําให้มันง่ายในการติดตั้งและบูรณาการในระบบที่มีอยู่



สามารถปรับแต่งได้: กล่องเกียร์ Nidec Shimpo สามารถปรับแต่งได้มาก, ด้วยหลากหลายตัวเลือกการติดตั้งและอัตราสัดส่วนของเกียร์ที่สามารถปรับแต่งได้ตามการใช้งานที่แตกต่างกัน



ทนทาน: กล่องเกียร์ถูกทําจากวัสดุที่มีคุณภาพสูง และถูกออกแบบให้ทนทานและทนนานมากด้วยการออกแบบที่เรียบง่ายและตรงไปตรงมาที่ทําให้สามารถเข้าถึงองค์ประกอบได้ง่ายเพื่อทําความสะอาดและเปลี่ยน.
