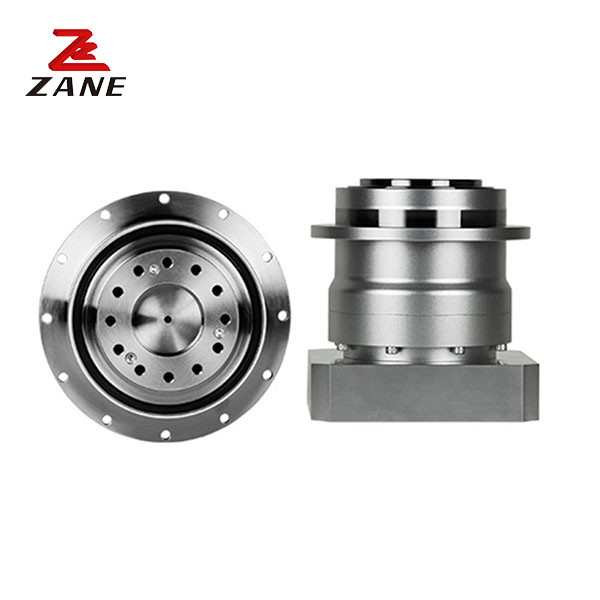

ลดเกียร์ดาวเคราะห์ Shimpo ความแม่นยำสูง VRB140 สำหรับหุ่นยนต์
  • ลดเกียร์ดาวเคราะห์ Shimpo ความแม่นยำสูง VRB140 สำหรับหุ่นยนต์
ลดเกียร์ดาวเคราะห์ Shimpo ความแม่นยำสูง VRB140 สำหรับหุ่นยนต์

ลดเกียร์ดาวเคราะห์ Shimpo ความแม่นยำสูง VRB140 สำหรับหุ่นยนต์

สถานที่กำเนิด ญี่ปุ่น
ชื่อแบรนด์ Nidec
ได้รับการรับรอง CE,ISO
หมายเลขรุ่น วีอาร์บี
รายละเอียดสินค้า
ชื่อสินค้า:
กระปุกเกียร์ Nidec Shimpo
ผู้ผลิต:
นิเด็ค ชิมโป
ชุดผลิตภัณฑ์:
VRB ซีรีส์
น้ําหนัก (kg):
6 กิโลกรัม
ขนาดเฟรม:
140
การจัดเกียร์:
ดาวเคราะห์
โหลดเรเดียลสูงสุด:
9100N
โหลดตามแนวแกนสูงสุด:
8200N
การใช้งาน:
หุ่นยนต์, อุปกรณ์อัตโนมัติ, เครื่อง CNC
แสงสูง:

กล่องเกียร์ Shimpo ความแม่นยำสูง

,

ตัวลดเกียร์ดาวเคราะห์หุ่นยนต์

,

ตัวลดเกียร์ดาวเคราะห์ VRB140

รายละเอียดสินค้า

คําอธิบายสินค้า:

Nidec Shimpo Gearbox Transmission เป็นเกียร์บ๊อกซ์ที่มีคุณภาพสูงที่ออกแบบมาเพื่อการทํางานที่น่าเชื่อถือและมีประสิทธิภาพในอุปกรณ์หุ่นยนต์, อัตโนมัติ, และการใช้งานเครื่องจักร CNCผลิตโดย Nidec Shimpoกล่องเกียร์นี้ถูกสร้างขึ้นด้วยวัสดุเหล็กสําหรับภาระรัศมีสูงสุด 9100N และการจัดเรียงเกียร์ดาวทําให้มันเป็นทางเลือกที่สมบูรณ์แบบสําหรับเครื่องจักรอัตโนมัติใด ๆ.

ปริมาตรเทคนิค:

กรอบ

ขนาด

 สถานที่ อัตราส่วน ทอมปอร์ตผลิตชื่อ ทัณฑ์การผลิตสูงสุด ทอมปอร์ตหยุดฉุกเฉิน อัตราความเร็วทางเข้า ความเร็วการใส่สูงสุด ความจุ radial ที่อนุญาต หนุนแกนที่อนุญาต
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















140





1

เพียงคนเดียว

 3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 366 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100
สองเท่า 15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200




กรอบ

ขนาด



สถานที่



อัตราส่วน

 ความจุ radial มากที่สุด



ขนาดสูงสุด

ความหนุนทางแกน

น้ําหนัก

 โมเมนต์ของความอ่อนแอ (φ19) คราวของความอ่อนแอ (φ28) โมเมนต์ความอ่อนแอ (φ38) โมเมนต์ความอ่อนแอ (φ48)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]

















140





1

เพียงคนเดียว

 3 9100 8200 16 - 12 20 42
4 9100 8200 - 7.5 15 37
5 9100 8200 - 5.8 14 36
6 9100 8200 - 4.9 13 35
7 9100 8200 - 4.1 12 34
8 9100 8200 - 3.8 12 34
9 9100 8200 - 3.6 11 34
10 9100 8200 - 3.5 11 34











สองเท่า

 15 9100 8200 17 1.3 3.2 11 -
16 9100 8200 1.5 3.1 11 -
20 9100 8200 1.2 3.1 11 -
25 9100 8200 1.1 3.3 11 -
28 9100 8200 1.4 2.8 11 -
30 9100 8200 0.85 3.1 10 -
35 9100 8200 1.1 2.8 11 -
40 9100 8200 0.83 3.0 10 -
45 9100 8200 1.1 2.8 11 -
50 9100 8200 0.81 2.8 10 -
60 9100 8200 0.81 2.8 10 -
70 9100 8200 0.80 2.8 10 -
80 9100 8200 0.80 2.8 10 -
90 9100 8200 0.80 2.8 10 -
100 9100 8200 0.80 2.8 10 -



ลดเกียร์ดาวเคราะห์ Shimpo ความแม่นยำสูง VRB140 สำหรับหุ่นยนต์ 0ลดเกียร์ดาวเคราะห์ Shimpo ความแม่นยำสูง VRB140 สำหรับหุ่นยนต์ 1

ประเภทของอุปกรณ์

กล่องเกียร์ Nidec Shimpo มีให้เลือกในหลายประเภทเกียร์ เช่น เกียร์สปอร์, เกียร์สเปอร์ลิก, เกียร์สปอร์ลิก และเกียร์สปอร์ลิกและการเลือกประเภทอุปกรณ์จะขึ้นอยู่กับความต้องการเฉพาะเจาะจงของการใช้งาน.
